Apa itu OLT, ONU, ONT,dan ODN

 Memahami OLT, ONU, ONT dan ODN

Dalam beberapa tahun terakhir, Fiber To The Home (FTTH) telah mulai dianggap serius oleh perusahaan telekomunikasi di seluruh dunia, dan teknologi yang memungkinkan sedang dikembangkan dengan cepat. Ada dua jenis sistem penting yang memungkinkan koneksi broadband FTTH.

FTTH Ini adalah jaringan optik aktif (AON) dan jaringan optik pasif (PON). Sejauh ini sebagian besar penyebaran FTTH dalam perencanaan dan penyebaran menggunakan PON untuk menghemat biaya serat.

PON baru-baru ini menarik banyak perhatian karena biaya rendah dan kinerja tinggi. Dalam posting ini, kami akan memperkenalkan ABC PON yang terutama melibatkan komponen dasar dan teknologi terkait, termasuk OLT, ONT, ONU dan ODN.

Pertama-tama, perlu ada pengenalan singkat tentang PON.

Berbeda dengan AON, banyak pelanggan terhubung ke transceiver tunggal dengan cara cabang bercabang serat dan unit splitter / combiner pasif, yang beroperasi sepenuhnya dalam domain optik dan tanpa daya di PON.

Semoga kedepanya BUMDes Candi Mulya dapat berkembang untuk suplay jaringan internet ke plosok desa candinegara dengan jaringan internet yang lebih maksimal dengan menggunakan teknologi FTTH.aamiin...

Oh iya... Ada dua standar PON utama saat ini loh...

Gigabit Passive Optical Network (GPON) dan Ethernet Passive Optical Network (EPON).

Tapi apa pun jenis PONnya, mereka memiliki struktur topologi dasar yang sama. Sistem Gigabit Ethernet Passive Optical Network (GEPON), umumnya terdiri dari terminal jalur optik (OLT) di kantor pusat penyedia layanan dan sejumlah unit jaringan optik (ONU) atau terminal jaringan optik (ONT) dekat pengguna akhir, juga sebagai pembagi optik.

Selain itu, jaringan distribusi optik (ODN) digunakan selama transmisi, antara OLT dan ONU / ONT.

Terminal Jalur Optik (OLT)

OLT, peralatan yang mengintegrasikan fungsi sakelar L2 / L3 dalam sistem GEPON. Secara umum, peralatan OLT berisi rak, CSM (Modul Kontrol dan Sakelar), ELM (Modul Tautan EPON, kartu PON), proteksi redundansi -48V modul catu daya DC atau satu modul catu daya AC 110 / 220V, dan kipas. Di bagian ini, kartu PON dan catu daya mendukung hot swap saat modul lain dibangun di dalam. Fungsi utama OLT adalah untuk mengontrol informasi yang mengambang di ODN, berjalan dua arah, sementara berada di kantor pusat. Jarak maksimum yang didukung untuk transmisi melintasi ODN adalah 20 km. OLT memiliki dua arah float: upstream (mendapatkan distribusi berbagai jenis data dan lalu lintas suara dari pengguna) dan hilir (mendapatkan lalu lintas data, suara dan video dari jaringan metro atau dari jaringan jarak jauh dan mengirimkannya ke semua modul ONT di ODN.

Unit Jaringan Optik (ONU)

ONU mengubah sinyal optik yang dikirim melalui serat ke sinyal listrik. Sinyal-sinyal listrik ini kemudian dikirim ke masing-masing pelanggan. Secara umum, ada jarak atau jaringan akses lain antara ONU dan tempat pengguna akhir. Selain itu, ONU dapat mengirim, mengumpulkan, dan merawat berbagai jenis data yang berasal dari pelanggan dan mengirimkannya ke hulu ke OLT. Perawatan adalah proses yang mengoptimalkan dan menata ulang aliran data sehingga itu akan disampaikan lebih efisien. OLT mendukung alokasi bandwidth yang memungkinkan pengiriman data yang lancar mengambang ke OLT, yang biasanya tiba tiba-tiba muncul dari pelanggan. ONU dapat dihubungkan dengan berbagai metode dan jenis kabel, seperti kawat tembaga twisted-pair, kabel coaxial, serat optik atau Wi-Fi.

Terminal Jaringan Optik (ONT)

Sebenarnya, ONT sama dengan ONU pada intinya. ONT adalah istilah ITU-T, sedangkan ONU adalah istilah IEEE. Keduanya merujuk ke peralatan sisi pengguna dalam sistem GEPON. Namun dalam praktiknya, ada sedikit perbedaan antara ONT dan ONU menurut lokasi mereka. ONT umumnya di tempat pelanggan.

Jaringan Distribusi Optik (ODN)

ODN, bagian integral dari sistem PON, menyediakan media transmisi optik untuk koneksi fisik ONU ke OLT. Jangkauannya adalah 20 km atau lebih jauh. Di dalam ODN, kabel serat optik, konektor serat optik, pemisah optik pasif, dan komponen tambahan saling berkolaborasi. ODN secara khusus memiliki lima segmen yaitu serat pengumpan, titik distribusi optik, serat distribusi, titik akses optik, dan serat drop. Serat pengumpan dimulai dari bingkai distribusi optik (ODF) di ruang telekomunikasi kantor pusat (CO) dan berakhir di titik distribusi optik untuk jangkauan jarak jauh. Serat distribusi dari titik distribusi optik ke titik akses optik mendistribusikan serat optik untuk area di sekitarnya. Drop fiber menghubungkan titik akses optik ke terminal (ONTs), mencapai penurunan serat optik ke rumah pengguna. Selain itu, ODN adalah jalur yang sangat penting untuk transmisi data PON dan kualitasnya secara langsung mempengaruhi kinerja, keandalan, dan skalabilitas sistem PON.

Contoh Jaringan Distribusi Optik

semoga bermanfaat....

Share:

Read More

BELAJAR PERLENGKAPAN FIBER OPTIK

Assalamualaikum wr wb

Mari  pertama kita coba bahas bagaimana sih alat alat Maintance Jaringan Kabel Fiber Optik, dan bagaimana Fungsinya satu persatu.

SPLICER

Alat sambung Serat Optik  dikenal dengan sebutan FUSION SPLICER yaitu suatu alat yang digunakan untuk menyambung core Serat Optik  yang berbasis kaca yang mengimplementasikan daya listrik yang sudah dirubah menjadi sebuah media sinar berbentuk sinar laser yang berfungsi memanasi kaca yang putus pada core sehingga terhubung kembali secara baik. Alat sambung splicer ini harus memiliki keakuratan tinggi sehingga pada saat penyambungan (splicing) bisa mendekati sempurna, karena proses terjadinya pengelasan media kaca terjadi proses peleburan kaca yang menghasilkan suatu media yang tersambung dengan utuh tanpa adanya celah karena memiliki karakter media yang memiliki senyawa yang sama.  Penyambungan bisa saja tidak utuh,  karena tidak mengikuti prosedur penyambungan yang benar. Bila hal ini terjadi maka proses penyambungan harus diulangi lagi, hingga mendekati redaman yg sekecil-kesilnya (dibawah 0.2 dB)

ada juga tool pendukung di Splicer yang berguna sebelum proses Penyambungan Core pada Splicer, Seperti:

1. Miller / Stripper

tool ini juga bagian dari pembantu sebelum Proses Join pada Splicer.

Miller / Stripper Berfungsi untuk Mengupas Kulit pada Core.

2. Cleaver

Cleaver tool ini Berfungsi untuk Memotong Core yang Kulit nya sudah di Kupas.

pemotongan Core wajib menggunakan Cleaver, karena serat kacanya akan lebih terpotong rapih Oleh Mata Pisau yang tajam pada Cleaver. jika proses pemotongan sudah dilakukan, langsung proses Jointing.

OPTICAL POWER METER (OPM)

Alat ini berfungsi untuk mengetahui daya dari signal cahaya yang masuk. OPM memiliki interface FC yang berhubungan dengan kabel pathcore FC. Adapun rumus yang di gunakan yaitu :

(TX – RX =…dB dibagi jarak (Km)

OPTICAL TIME DOMAIN REFLECTOMETER

OTDR merupakan alat untuk mendeteksi kontinuitas suatu kabel Serat Optik  dalam jarak tertentu sehingga bisa menghasilkan jarak dari dua sisi yang merupakan ukuran gangguan yang terjadi sehingga trouble shooting dapat dilaksanakan dengan baik karena akan dengan mudah menentukan letak lokasi gangguan yang terjadi dengan referensi jarak hasil ukur dari perangkat alat ukur OTDR.

ada beberapa OTDR tipe lawas yang tidak bisa ngukur dan Realtime Core yang transmit.

OTDR biasanya digunakan untuk mendeteksi putusnya kabel, Kabel Crack, Bending, dan Putus Core yang belum di ketahui letaknya.

OPTICAL FIBER IDENTIFIER

Seperti yang saya  jelaskan sebelumya, fungsi Optical Fiber Identifier (OFI) adalah untuk mengetahui arah signal dengan penunjuk arah dan besar daya yang di laluinya.

Visual Fault Locator

Alat ini sering disebut juga Laser fiber optic atau senter fiber optic. Fungsinya untuk melakukan pengetesan pada core fiber optic. Laser akan mengikuti serat Optik pada Kabel Fiber Optik dari POP Sampai Ke User (end to end) , bila core tidak bermasalah laser akan sampai pada titik tujuan.

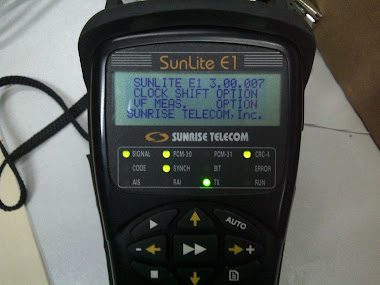

BIT ERROR RATE TEST

Alat ini berfungsi sebagai pengecek koneksi jaringan TDM (Time Divisio Multipleksi) yang mana jaringan TDM aplikasinya yaitu layanan Clear Channel yang sedang coba di uraikan penulis. Secara spesifiknya BER TES untuk mengecek dan mengetahui TX atau RX yang error, melalui pengiriman paket dan lup.

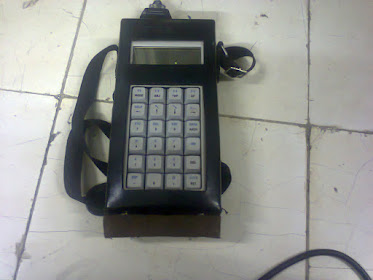

SERVICE TERMINAL

Alat yang satu ini berfungsi sebagai pengecek software yang ada  di PDH NOKIA.

JOINT BOX (pelindung untuk sambungan core)

Alat ini berfungsi sebagai pelindung core core yang sudah di sambung , dan di temple di tiang-tiang.

CONVERTER SIGNAL OPTIC KE UTP

TELWAYS

Telways  yaitu  perangkat  yang  berfungsi  sebagai  media  konverter  dari                                                   Optical menjadi Ethernet    dan  sebaliknya.    Telways memiliki dua ,Jenis yaitu Telways StandAlone  dan  Telways  Chasis.Telways  Chasis dapat terhubung  ke NMS  sehinggadapat termonitorsedangkan Telways Stand Alone tidak. Kabel UTP/ STP  yang digunakan biasanya menggunakan susunan Pin Stright.

Patchcord

Patchcord adalah kabel fiber optik dengan panjang tertentu yang sudah terpasang konektor di ujungnya. digunakan untuk menghubungkan antar perangkat atau ke koneksi telekomunikasi.

Patch cord adalah kabel fiber indoor yang dipakai hanya untuk di dalam ruangan saja. Ada yang simplex (1 core) dan ada pula yang duplex (2 core), Single mode dan Multimode.

Patch cord mempunyai banyak sekali jenis konektor, karena masing-masing perangkat / alat yang digunakan mempunyai tipe yang berbeda pula disesuaikan dengan kebutuhan.

Sekian dulu ya kawan,

Terima kasih

Wassalamualaikum  wr  wb
